球扫线系统（清管系统）通过管道内发射“扫线球”（清管器），利用介质（如压缩气体、液体）推动，高效清除并回收管道内残留物料，实现管道清洁与产品回收。根据应用场景的核心需求不同，主要分为卫生级球扫线系统 (Hygienic Pigging Systems) 和工业级球扫线系统 (Industrial Pigging Systems)。两者在目标、应用、设计标准和关键组件上存在显著差异。
核心区别概述
1、核心诉求与目标：
- 卫生级： 首要目标是极致清洁、无残留、杜绝污染。确保产品接触面符合严苛的卫生标准，防止交叉污染。回收产品是重要目标之一，但必须在不牺牲清洁度和安全性的前提下进行。
- 工业级： 核心目标是高效回收产品、清除残留物、优化管道利用率，同时耐受极端工况（高温、高压、腐蚀性介质、频繁操作）。更侧重于经济效益（最大化回收率，减少浪费）和工艺可靠性。
2、主要应用行业：
- 卫生级： 食品与饮料、乳制品、制药、生物技术、化妆品等对卫生有极高要求的行业。
- 工业级： 石油与天然气、石油化工、基础化工、涂料、润滑油等需要处理危险、粘稠或高价值介质，或管道环境严苛的行业。
3、设计与材料标准：

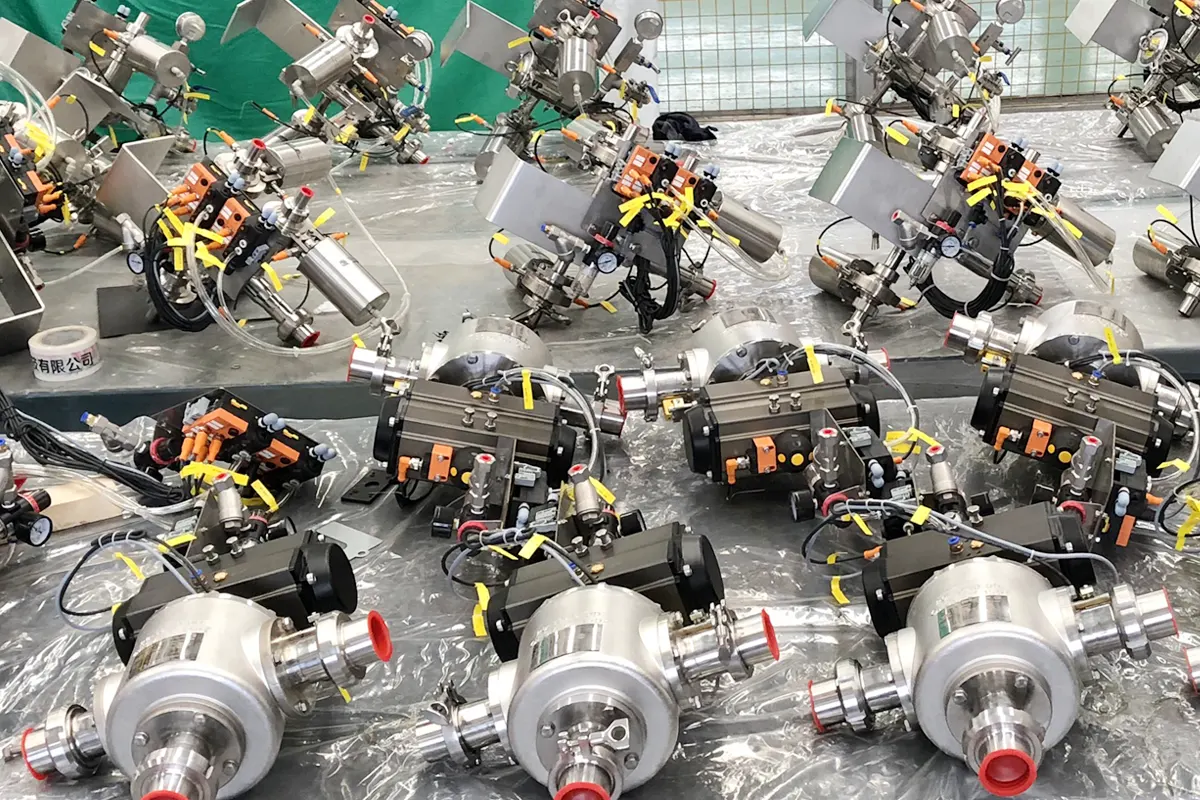

卫生级：
- 材料： 所有与产品接触的表面（管道内壁、扫线球、阀门密封件、收发球站内腔等）通常采用304SS或316SS（有时是316L），表面粗糙度极低（通常Ra ≤ 0.8 μm），并进行抛光处理（通常为机械抛光或电解抛光），确保无死角、易清洁、耐腐蚀且不滋生细菌。
- 连接方式： 广泛采用卫生级快接卡箍（如Tri-Clamp），便于快速拆解、彻底清洗和检查。
- 清洁程序： 扫线球清理后，必须进行后续的CIP（在位清洗）或SIP（在位灭菌），使用清水、清洗液或蒸汽，确保系统无菌无残留。
工业级：
- 材料： 材料选择侧重于耐压、耐温、耐磨和耐化学腐蚀。常用碳钢、合金钢或特定工程塑料。表面光洁度要求低于卫生级，更注重结构强度和耐用性。
- 连接方式： 主要采用焊接或法兰连接，提供卓越的密封性和承受高压/高温的能力，满足长距离输送或严苛工艺的要求。
- 耐用性： 设计需承受频繁操作、高压、高温及腐蚀性/磨蚀性介质的长期考验。
4、系统组件与参数：
- 基本组件相似： 两者都包含发球站（管线始端）、收球站（管线末端）、控制阀门（控制推动介质）、扫线球（核心执行部件）以及用于维护的装取球器。威浦清管技术原理（通过扫线球排净液体）在两者中均适用。
- 组件差异体现标准： 卫生级系统的收发球站、阀门、管道等组件在材质、表面处理和连接方式上必须符合卫生设计规范；工业级组件则更强调结构强度和密封性。
典型参数范围：
- 高精度管道系统 (常涉及卫生级或高要求工业应用)： 口径范围较小，如 1.5” ~ 8”。包含精密的收发球站（如ASHLDV/ASRLDV）、中间站（ASILDV）、三通转换站（3W）、（可分体式）扫线球、装取球器。
- 标准管线系统 (常见于工业级)： 可覆盖更大口径，如 8” 以上。主要包含收发球筒、通球三通、通球阀、清管球等，结构更侧重坚固耐用。
卫生级与工业级球扫线系统核心对比表
| 特征 | 卫生级球扫线系统 (Hygienic Pigging) | 工业级球扫线系统 (Industrial Pigging) |
|---|---|---|
| 核心目标 | 极致清洁，无残留，零污染 | 高效回收，清除残留，耐受严苛工况 |
| 主要行业 | 食品、饮料、制药、生物技术、化妆品 | 石油、天然气、石化、化工、涂料、润滑油 |
| 关键诉求 | 实现管道全自动排空与高效清洗（替代人工操作） | 最大化回收率(>99%)，耐高压/高温/腐蚀，高可靠性 |
| 材料标准 | 产品接触面： 高抛光316L不锈钢 (Ra≤0.8μm)，无死角 | 碳钢、合金钢、工程塑料；侧重耐压、耐磨、耐腐蚀 |
| 连接方式 | 卫生级快接卡箍 (Tri-Clamp)，便于快速拆洗检查 | 焊接或法兰连接，高密封性，耐高压/高温 |
| 清洁要求 | 扫线后必须CIP/SIP (水/清洗液/蒸汽) | 通常无需复杂后清洗，依赖扫线球自身效果 |
| 耐受性 | 满足卫生要求，耐温和压力范围通常适中 | 必须耐受高压、高温、腐蚀介质、频繁操作 |
| 典型口径 | 常用较小口径 (如 1.5″ – 8″) | 覆盖范围广，尤其擅长大口径 (如 8″ 以上) |
| 系统组件示例 | 精密收发球站(ASHLDV/ASRLDV)，中间站(ASILDV)，三通站(3W) | 标准收发球筒，通球三通，通球阀，清管球 |
| 清管器(Pig)材质 | 材质符合卫生标准 (如食品级硅胶、聚氨酯)，表面光滑 | 材质多样，侧重耐磨、耐化学性、密封性 |
选型关键
选择卫生级还是工业级球扫线系统，根本取决于应用行业的具体需求：
- 若流程涉及人类消费、药品安全或严格卫生规范，卫生级系统是强制性和唯一选择，其设计和材料旨在消除污染风险。
- 若流程侧重高效回收高价值/危险产品、处理极端工况（高压/高温/腐蚀）或长距离管道，工业级系统凭借其坚固性、耐受性和经济性成为更优解。
理解这些核心区别，有助于为特定应用场景选择最合适、最高效且合规的球扫线解决方案。
